Для монтажа грувлочной системы, необходимо: станок для накатки канавок на трубу, отрезной инструмент для нарезки труб, гаечные ключи и/или гайковерт, кисть и силиконовая смазка.
После отрезания на отрезном станке необходимого отрезка трубы, труба устанавливается на специальную опору одним концом в станок для накатки. Важно! Ролики в станке должны быть установлены строго для диаметра трубы для которой необходимо накатать канавку. Пренебрежение соответствием накатных роликов к диаметру трубы проведет к некачественной накатке, что в дальнейшем повлияет на герметичность и надежность соединения, а так же к быстрому износу роликов и поломке станка. Далее производится установка необходимой глубины накатки на станке. Накатка производится за несколько оборотов трубы с периодической корректировкой глубины, а не за один-два оборота с предварительной фиксацией роликов на полную глубину (что может привести к изменению круглого сечения трубы на неровно овальное и поломке станка).

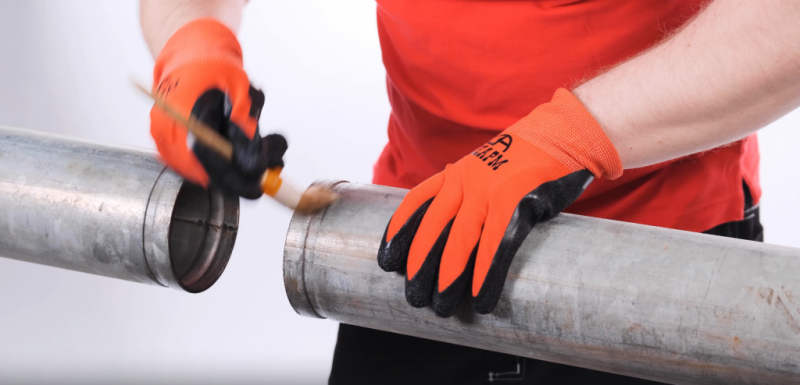

После подготовки трубы (накатке канавок) можно производить монтаж. Манжеты муфт, отводов и разъемных фланцевых адаптеров обязательно промазывается силиконовой смазкой что бы исключить их деформацию при монтаже.
Как правильно произвести монтаж грувлочной муфты (жесткой, гибкой или переходной)
Как правильно смонтировать грувлочную заглушку Динарм
Для монтажа грувлочного отвода (тройник Т-образный), необходимо просверлить отверстие в трубе диаметром согласно посадочному месту отвода.
Перед сверлением отверстий в трубах необходимо проверить диаметр седла на отводе и высверлить отверстие в трубе необходимого диаметра. Категорически не рекомендуется высверливать отверстия в трубе до замера посадочного места отвода (седла) так как в конструкцию отводов могут вноситься изменения производителем.
Монтаж перехода грувлочного под муфту или под резьбу
Монтаж разъемного фланцевого адаптера GF. Разъемный адаптер имеет свое уплотнение из резины EPDM, что делает ненужным использование дополнительной прокладки в фланцевом соединении. Из за конструктивной особенности при использовании фланцевого разъемного адаптера с дисковым затвором (межфланцевое соединение с уплотнительной резинкой) необходимо использовать дополнительную металлическую вставку-переходник ИЛИ применять Адаптер фланцевый под муфту мод. TF с соединительной муфтой
В грувлочных системах мы рекомендуем применять дисковые поворотные затворы Динарм моделей Machaon BFV-01/GR с ручкой b Machaon BFV-02/GR с редуктором с соединением грувлок-грувлок. В данной технолигии затвор монтируется грувлочными муфтами без необходимости монтажа фланцевых адаптеров. Грувлочное соединение значительно упрощает и ускоряет монтаж затворов, снимает запрет на монтаж затворов в закрытом состоянии, а так же позволяет более удобно позиционировать положение затвора относительно горизонта.
Монтаж затвора с редуктором.
