Грувлок (грувлочные соединения)

Грувлок-- (Grooved Lock, или Groovelock) — это бессварные трубопроводные муфтовые соединения, использующие специальные зажимные муфты грувлок, которые устанавливаются на трубы с кольцевыми канавками (грувами). Такой тип монтажа не требует сварочного оборудования или резьбы, что позволяет сделать монтаж на трубы быстрым, простым и удобным в обслуживании.

Грувлок состоит из деталей:

• Канавка (грув) — кольцевая выточка, которая наносится на трубы, выполненная с помощью специального инструмента.
• Муфта — металлический корпус с внутренним уплотнительным кольцом (обычно из EPDM, NBR и др.).
• Болты и гайки — для затягивания и фиксации муфт на трубы.

Применение грувлок монтажа:

• Промышленные объекты: трубы систем охлаждения, трубы воздухопроводов, химические и технологические трубопроводы.
• Огнезащита: установки пожаротушения (трубы подачи воды).
• HVAC (трубы отопления, трубы систем вентиляции, трубы систем кондиционирования).
• Трубы для водоснабжение и канализационные системы.
• Судостроение и энергетика.

Виды соединительных элементов грувлок:

• Стяжные (жесткие) — обеспечивают жёсткое, неподвижный монтаж трубы.
• Гибкие (флекс) — допускают осевое смещение, изгиб и вибрации трубы.
• Редукционные — соединяют трубы разного диаметра.
• Компенсационные — для температурных деформаций трубы.
• Фланцевые адаптеры — для перехода трубы с грувлок-системы на фланцы.
• Запорные элементы — вентили, задвижки и обратные клапаны с грувлок-креплением.

Основные типы грувлок фитингов:

• Муфты грувлок (хомуты) — прямые соединители двух труб одного диаметра.
• Отводы грувлок (угольники, седелки) — повороты на 90°, 45° и 22,5°.
• Тройники грувлок— разветвление потока на три направления из одной трубы.
• Крестовины грувлок — соединяют четыре трубы.
• Редукторы грувлок (эксцентрические и концентрические) — переходы между трубами разного диаметра.
• Заглушки грувлок — герметичное перекрытие трубопровода.

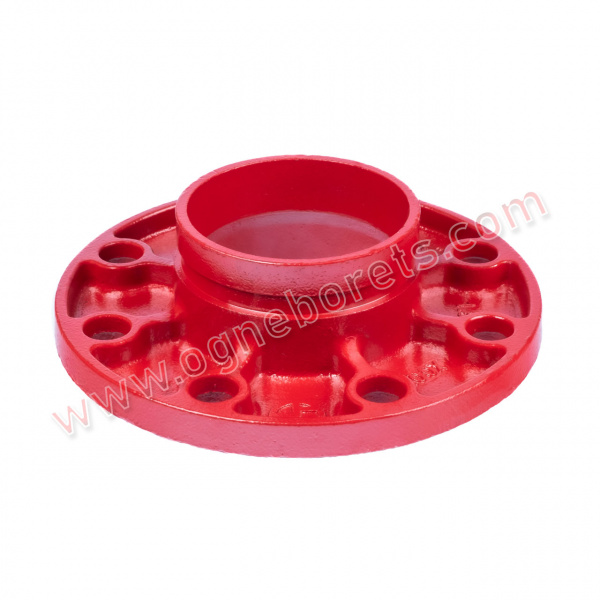

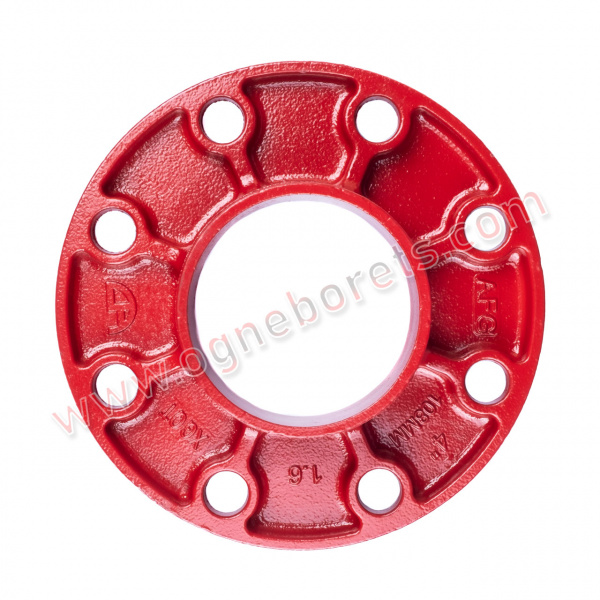

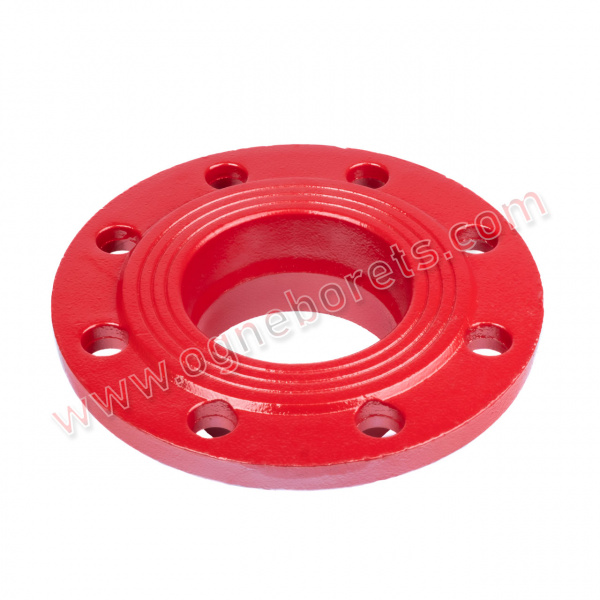

• Фланцевые адаптеры грувлок — для подключения к фланцам оборудования или трубопроводов.
• Фитинги грувлок с отводами под резьбу или сварку — комбинированные элементы для подключения нестандартных участков.

Преимущества использования грувлок монтажа:

• Быстрый монтаж и демонтаж на трубы.
• Надёжность и герметичность трубопроводов.
• Минимум специализированного оборудования для монтажа трубы.
• Упрощённое обслуживание и модификация трубопроводов.
• Высокая виброустойчивость и гибкость системы.

Основные материалы изготовления грувлок фитингов:

1. Чугунные (ductile iron)

2. Из нержавеющей стали (сталь AISI 304, 316)

3. Углеродистая сталь

4. Латунные и бронзовые

5. Пластик (PVC, CPVC, PPR)
