Что входит в систему водяного пожаротушения: элементы, устройство и принцип работы

При проектировании противопожарной защиты заказчик часто сталкивается с вопросом: что входит в систему водяного пожаротушения и какие элементы действительно необходимы. Ошибки в понимании состава системы приводят либо к недоработкам в проекте, либо к лишним затратам. Разберем, из чего состоит такая система, как она устроена и на что обратить внимание при выборе решения для объекта.

Что входит в систему водяного пожаротушения и как она работает

Система водяного пожаротушения — это комплекс оборудования, который обеспечивает обнаружение очага возгорания и подачу воды для его локализации или тушения. Она может работать автоматически или запускаться вручную — это зависит от типа объекта и принятой схемы защиты.

Принцип работы системы заключается в том, что при обнаружении пожара вода подается по трубопроводу к оросителям или другим устройствам тушения. При автоматическом режиме запуск происходит при срабатывании спринклерных оросителей или по сигналу от датчиков температуры, дыма пожарной сигнализации. Это позволяет начать тушение без участия человека и сократить время реакции на возгорание.

Важно понимать, что система водяного пожаротушения — это не одно устройство, а набор взаимосвязанных узлов, которые работают как единый механизм.

Источник воды — обеспечивает запас воды или ее подачу в систему

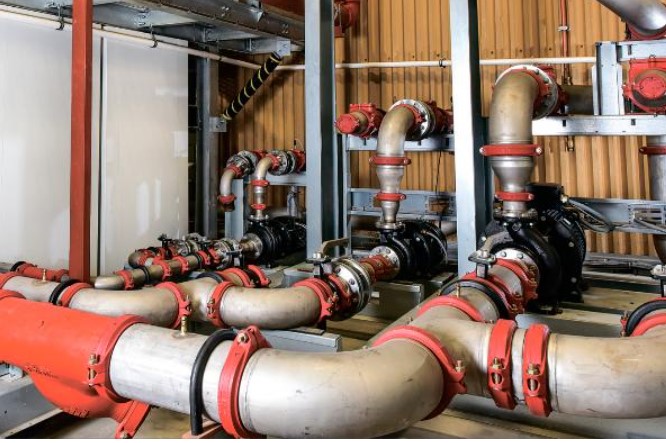

Насосная установка — создает необходимое давление
Трубопровод — подает воду к точкам тушения

Запорная арматура — управляет потоком и отдельными секциями

Оросители — распыляют воду в зоне пожара.

Система управления — обеспечивает автоматический запуск и контроль работы

Источник воды может быть централизованным или автономным, например, в виде резервуара. Насосная установка поддерживает необходимое давление и обеспечивает стабильную подачу воды даже при одновременном расходе на нескольких участках.

Трубопровод объединяет все элементы системы и должен быть рассчитан на рабочее давление и возможные перепады. Запорная арматура позволяет отключать отдельные участки для обслуживания или ремонта. Оросители непосредственно участвуют в тушении, создавая поток или распыление воды в зависимости от типа системы.

Система управления играет ключевую роль при автоматическом режиме работы. Она получает сигнал от датчиков и запускает подачу воды, благодаря чему система быстрее реагирует на пожар.

Какие виды систем применяются и чем они отличаются

Существует несколько видов автоматического водяного и пенного пожаротушения, которые выбирают в зависимости от особенностей объекта и условий эксплуатации. Наиболее распространенные и эффективные типы — спринклерные и дренчерные системы.

Спринклерная система работает в автоматическом режиме и не зависит от системы пожарной сигнализации. Датчиком определения возгорания является спринклерный ороситель, который в своем составе имеет термочувствительный элемент (стеклянную колбу заполненную жидкостью и рассчитанную на определенную максимальную температуру или замок с легкоплавкой пайкой. При срабатывании спринклерного оросителя, происходит запуск системы.

Спринклерный тип работает локально. При повышении температуры срабатывает конкретный ороситель, и вода подается только в зону возгорания. Это позволяет снизить расход воды и уменьшить сопутствующий ущерб.

Дренчерный тип работает по другому принципу. После получения внешнего сигнала (от пожарной сигнализации или ручного пуска) система начинает тушение сразу из всех оросителе одновременно, и вода подается на всю защищаемую площадь. Такой вариант используют там, где важно быстро охватить большую зону и не допустить распространения огня.

Также применяются комбинированные решения, в которых учитываются особенности объекта и возможные сценарии развития пожара. Выбор типа системы влияет на состав оборудования и требования к расчету.

Как выбрать систему для объекта

При выборе системы важно учитывать назначение здания, его площадь и характер пожарной нагрузки. Для офисных и жилых объектов чаще используют спринклерные системы, поскольку они обеспечивают локальное тушение и помогают снизить ущерб от воды.

Для объектов хранения и производства ЛВЖ и аналогичных, чаще всего применяют дренчерные системы (в некоторых случаях пенные). Они позволяют быстро охватить всю площадь помещения и сдержать распространение огня.

Также необходимо учитывать параметры, которые напрямую влияют на работу системы.

Класс пожарной опасности, максимальные температуры внутри помещения, наличие необходимого объема воды на объекте защиты и др. Важно правильно подобрать оборудование согласно действующих требований (СП и других специализированных норм и правил), и увязать его параметры между собой. Если хотя бы один элемент не соответствует расчетным значениям, система может работать нестабильно или не обеспечить требуемый результат.

При проектировании учитывают и дальнейшую эксплуатацию. Например, система должна быть удобной для проверки, обслуживания и ремонта. Это особенно важно для объектов, где доступ к оборудованию ограничен.

Частые вопросы

Вывод

Понимание того, что входит в систему водяного пожаротушения, помогает избежать ошибок на этапе проектирования и выбрать подходящее решение для объекта. В состав такой системы обычно входят источник воды, насосное оборудование, трубопровод, арматура, оросители и система управления. Каждый элемент влияет на итоговый результат и должен соответствовать условиям применения.

Если система подобрана и реализована правильно, она работает автоматически, быстро реагирует на возгорание и снижает риски для людей и имущества.
