Пенное пожаротушение выбирают там, где обычная вода не дает нужного эффекта: при защите складов ЛВЖ и ГЖ, резервуаров, насосных, технологических участков, кабельных сооружений и помещений с высокой пожарной нагрузкой. Ошибка в подборе оборудования здесь стоит дорого: пена может не сформировать устойчивый слой, раствор — не дойти до расчетной зоны, а насосная станция — не обеспечить нужный расход. Поэтому перед проектированием важно понимать, как устроена пенная система пожаротушения, какие бывают установки и какие требования нужно учитывать на практике.
Что такое пенное пожаротушение и где его применяют
Пенное пожаротушение — это способ тушения, при котором в зону пожара подается водный раствор пенообразователя, преобразованный в пену. В отличие от простой подачи воды, пена не только охлаждает поверхность, но и изолирует горючее вещество от кислорода. За счет этого снижается испарение горючих жидкостей и замедляется повторное воспламенение.
Чаще всего пенная система пожаротушения применяется на объектах, где есть риск разлива или горения жидких веществ. Это склады топлива, нефтебазы, производственные участки, насосные станции, авиационные ангары, технологические помещения, площадки с емкостями и резервуарами.
В нормативной базе автоматические установки пожаротушения водой и пеной рассматриваются отдельно от газовых, порошковых и других систем; для них предусмотрены отдельные разделы по проектированию и применению. СП 485.1311500.2020 устанавливает нормы проектирования автоматических установок пожаротушения и включает разделы по установкам водой, пеной низкой, средней и высокой кратности.
Важно не путать пенную установку с водяной системой, с добавлением пенообразователя в качестве смачивателя. При расчете данных систем нужно учитывать концентрацию раствора, кратность пены, устойчивость пенного слоя, способ подачи, совместимость оборудования и запас пенообразователя.
Устройство пенной системы пожаротушения
Пенная система пожаротушения состоит из нескольких узлов, которые должны работать согласованно. Если один элемент подобран неправильно, вся система может не выйти на расчетный режим.

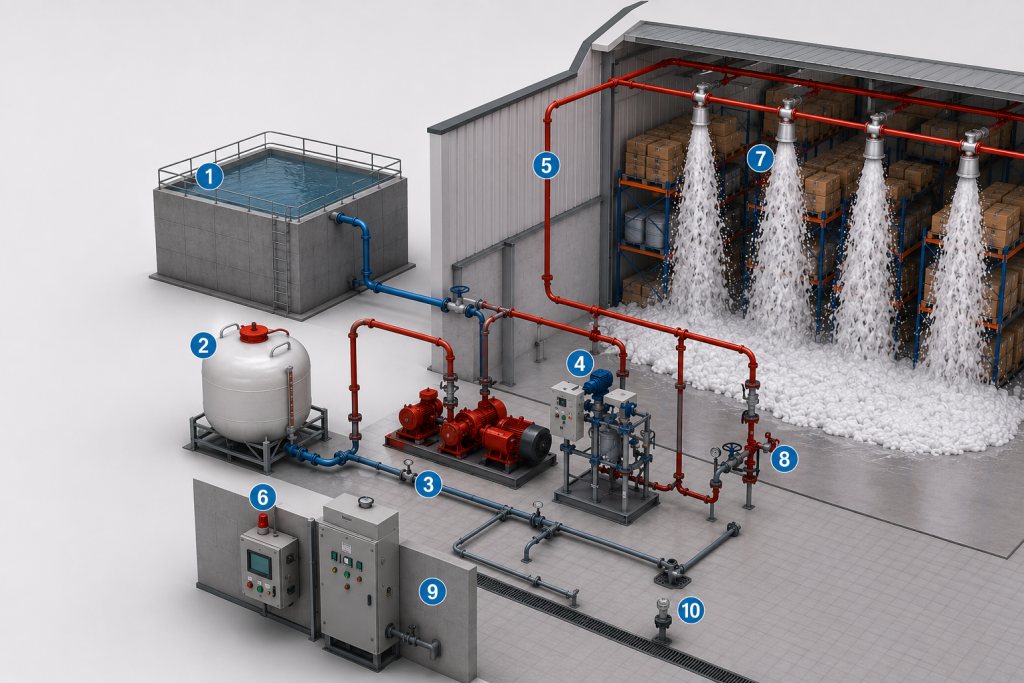

Основные элементы:
- источник воды;
- запас пенообразователя;
- насосная станция;
- дозирующее устройство;
- трубопроводы раствора;
- узлы управления;
- пеногенераторы, оросители или лафетные стволы;
- запорная и регулирующая арматура;
- автоматика запуска и контроля;
- дренаж, промывка и линии испытаний.
На практике больше всего ошибок возникает именно на стыке дозирования и гидравлики. Например, насос по воде подобран правильно, но потери на дозаторе, трубопроводах и генераторах не учли. В результате пенная система пожаротушения запускается, но фактическая подача ниже расчетной.
Отдельное внимание уделяют пенообразователю. Его выбирают по типу горючего вещества, условиям хранения, температуре эксплуатации и требуемой кратности пены. Для разных задач используют пену низкой, средней или высокой кратности.
Принцип работы пенного пожаротушения
Принцип работы зависит от типа установки, но общая схема выглядит так. При пожаре автоматика получает сигнал от пожарной сигнализации, тепловых извещателей, датчиков пламени или ручного пуска. После этого открывается узел управления, запускаются насосы, вода проходит через дозирующее устройство и смешивается с пенообразователем.
Далее готовый раствор подается к устройствам формирования пены. Это могут быть спринклерные или дренчерные оросители, генераторы пены, лафетные стволы или специальные насадки. На выходе раствор насыщается воздухом и превращается в пену.

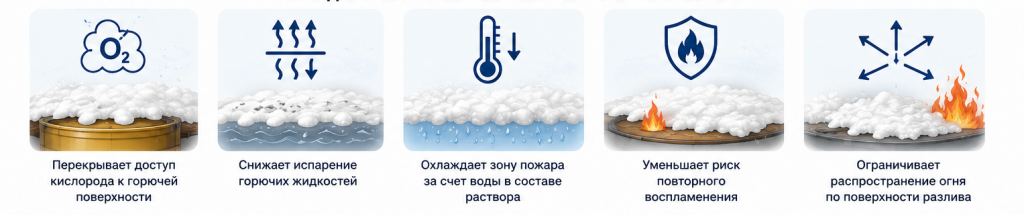

Пена действует сразу в нескольких направлениях:
- перекрывает доступ кислорода к горючей поверхности;
- снижает испарение горючих жидкостей;
- охлаждает зону пожара за счет воды в составе раствора;
- уменьшает риск повторного воспламенения;
- ограничивает распространение огня по поверхности разлива.
Хороший практический ориентир: если пожар связан с твердыми материалами, часто достаточно воды или водопенной подачи. Если горит жидкость, особенно с риском растекания, пена обычно работает эффективнее, потому что создает изолирующий слой.
Виды пенных установок пожаротушения
Пенные установки различаются по способу запуска, кратности пены и схеме подачи. Для проектировщика важно не просто выбрать тип, а связать его с реальным сценарием пожара.
| Вид установки | Как работает | Где применяют | Особенность |
|---|---|---|---|
| Спринклерная пенная установка | Срабатывают отдельные оросители в зоне нагрева | Склады, помещения с локальной пожарной нагрузкой | Подача идет только в зоне срабатывания |
| Дренчерная пенная установка | После сигнала открывается вся секция | Площадки, резервуарные зоны, производственные участки | Быстро покрывает большую площадь |
| Модульное пенное пожаротушение | Работает от автономного модуля с запасом состава | Локальные зоны, небольшие помещения | Подходит для небольших помещений |
| Станция пенного пожаротушения | Включает насосы, дозирование, емкость пенообразователя и автоматику | Крупные объекты, склады, нефтебазы | Подходит для больших площадей |
| Установка пены высокой кратности | Заполняет защищаемый объем пеной | Кабельные помещения, ангары, отдельные технологические зоны | Эффективна для объемного тушения |
Спринклерное пенное пожаротушение применяют там, где нужно локальное срабатывание и нет задачи сразу заливать всю площадь. Дренчерное пенное пожаротушение выбирают для зон, где огонь может быстро распространиться по поверхности или где требуется одновременная подача раствора на большую площадь.
Пена высокой кратности подходит не для всех объектов. Ее используют при объемном или локальном по объему тушении, когда нужно быстро заполнить пространство пеной. СП 485.1311500.2020 отдельно выделяет установки пожаротушения пеной высокой кратности и указывает, что они применяются для объемного и локального по объему тушения пожаров классов A2 и B по ГОСТ 27331-87.
Требования к проектированию и расчету
Проектирование пенного пожаротушения начинается не с выбора насоса и не с подбора оросителей. Сначала определяют пожарный риск: что горит, где находится горючая нагрузка, как может распространяться огонь и какую зону нужно защищать.

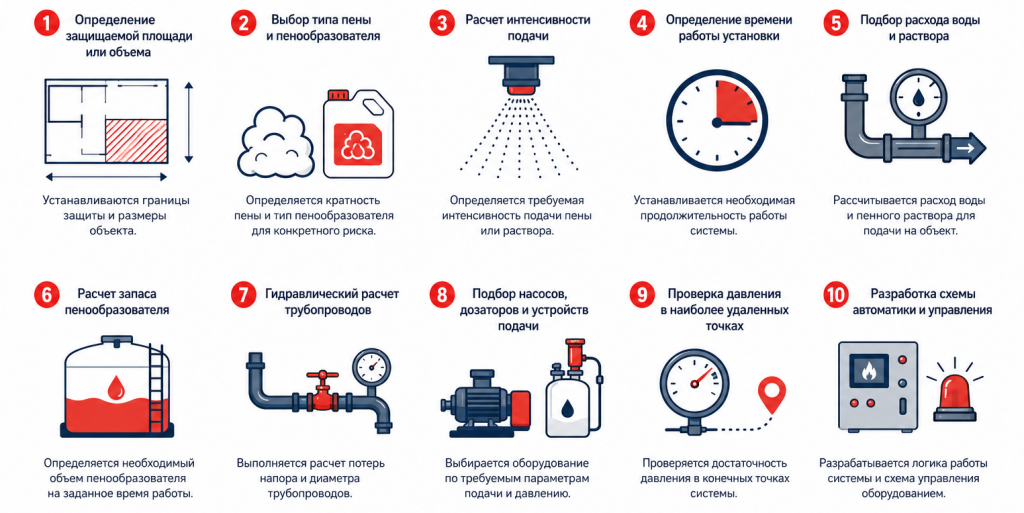

Расчет пенного пожаротушения обычно включает:
- определение защищаемой площади или объема;
- выбор типа пены и пенообразователя;
- расчет интенсивности подачи;
- определение времени работы установки;
- подбор расхода воды и раствора;
- расчет запаса пенообразователя;
- гидравлический расчет трубопроводов;
- подбор насосов, дозаторов и устройств подачи;
- проверку давления в наиболее удаленных точках;
- разработку схемы автоматики и управления.
Практический пример. На складе горючих жидкостей можно поставить обычную дренчерную водяную систему, но она не решит задачу изоляции поверхности разлива. В такой ситуации пенная система пожаротушения дает правильную механику: раствор формирует слой пены, который ограничивает испарение и снижает риск повторного воспламенения.
Другой пример — насосная с дизельным топливом. Если проектировщик не учел расположение оборудования и возможные зоны разлива, пена может подаваться формально по площади, но не попадать туда, где реально развивается пожар. Поэтому схема пенного пожаротушения должна учитывать не только план помещения, но и технологию объекта.
Чек-лист перед выбором пенной системы
Перед заказом проекта или оборудования проверьте исходные данные:
- какой тип горючей нагрузки есть на объекте;
- есть ли ЛВЖ, ГЖ, масла, топливо или полимерные материалы;
- нужна локальная, площадная или объемная защита;
- какой тип установки подходит;
- есть ли расчетный источник воды;
- хватает ли давления и расхода;
- где будет храниться пенообразователь;
- как будет выполняться дозирование;
- есть ли доступ к узлам обслуживания;
- можно ли промыть трубопроводы после испытаний;
Выводы
Пенная система пожаротушения — это не универсальная замена водяной установке, а специализированное решение для объектов, где важно не только охладить зону пожара, но и изолировать горючую поверхность от кислорода. Она особенно актуальна для складов ЛВЖ и ГЖ, резервуаров, насосных, технологических участков и помещений с риском разлива горючих жидкостей.
При выборе важно учитывать устройство системы, принцип работы, тип пены, схему подачи, расчетный расход, запас пенообразователя и требования к проектированию. Ошибки в этих параметрах напрямую влияют на эффективность тушения.
Если планируете проектирование или подбор оборудования, начните с технического обследования объекта и расчета пожарной нагрузки. Это позволит выбрать не просто набор компонентов, а рабочую систему, которая будет соответствовать условиям объекта и требованиям нормативной документации.
